CS機器人打包
1. 簡介
介紹如何移動到打包位（機器手本體裝箱姿態）操作流程與注意事項，主要用于機器手本體轉移。
2. 操作流程

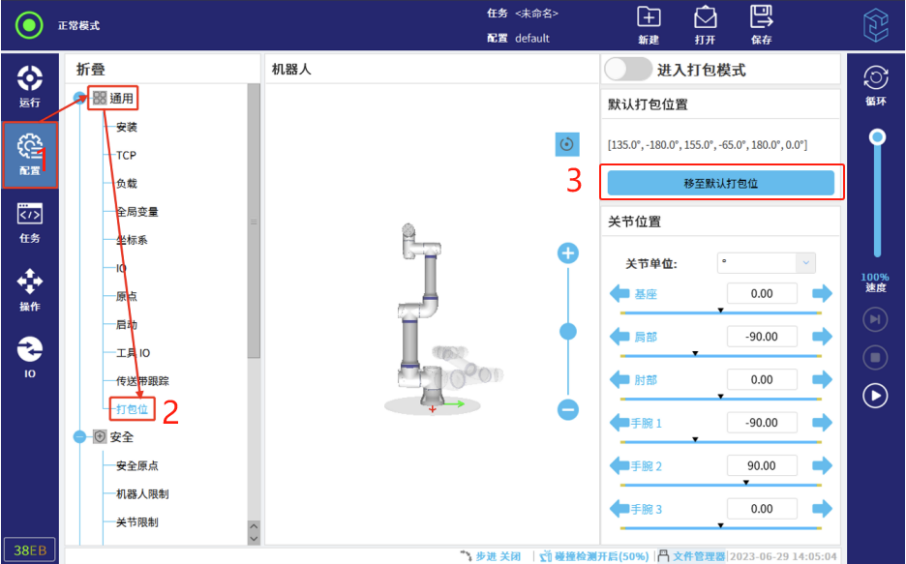

點擊“配置> 通用> 打包位”進入打包位功能設置界面，點擊“移至默認打包位”步驟

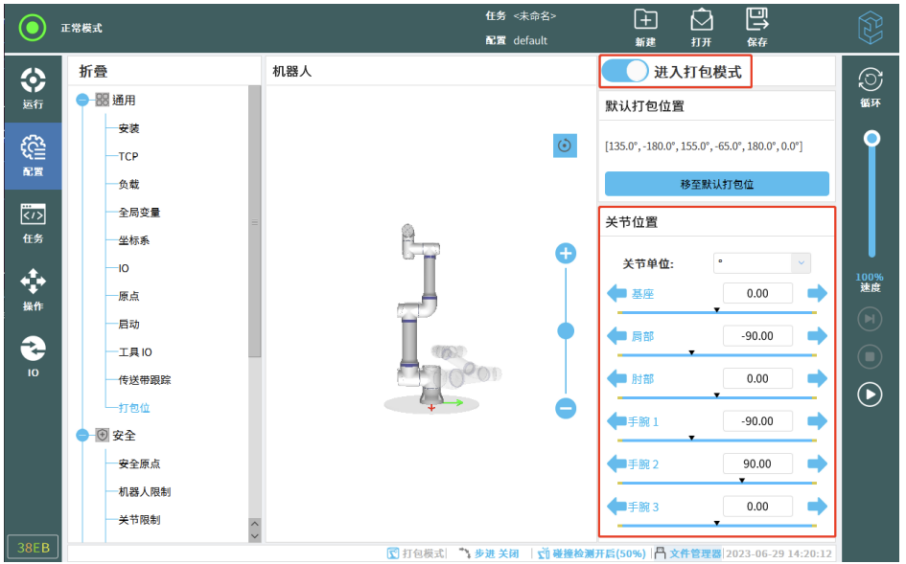

按鈕可進入自動移動頁面，將機器人移動至打包位置。若用戶在當前機器 人配置中設置了安全平面、關節范圍等數據，導致打包位置無法到達，可選擇“進入打包模式”，在打包模式下，機器人運動范圍將不再檢測安全平面和關節位置極限，此時機器人可以正常運行至打包位。 離開打包位頁面后，系統將自動退出打包模式。
3. 常見問題解答
3.1. CS 機器人出廠包裝打包
機器人有兩種打包姿態對應紙箱，現場是新款紙箱并且軟件系統版本2.11.0之后，現場是舊款紙箱并且軟件系統版本2.11.0之前，可按照操作流程直接移動到打包位。 （新打包姿態更新版本2.11.0）
現場是紙箱和軟件版本不匹配的，需手動jog到對應打包位姿態，操作如下

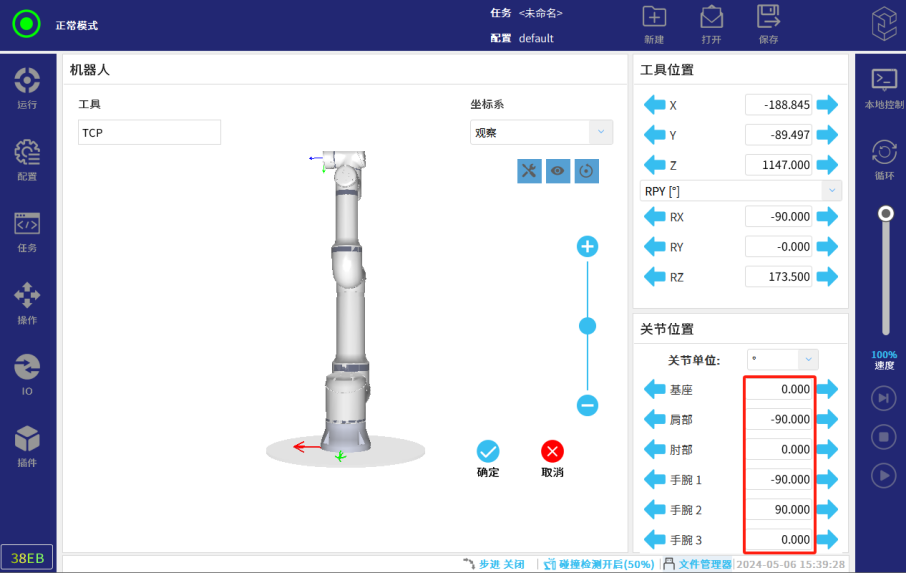

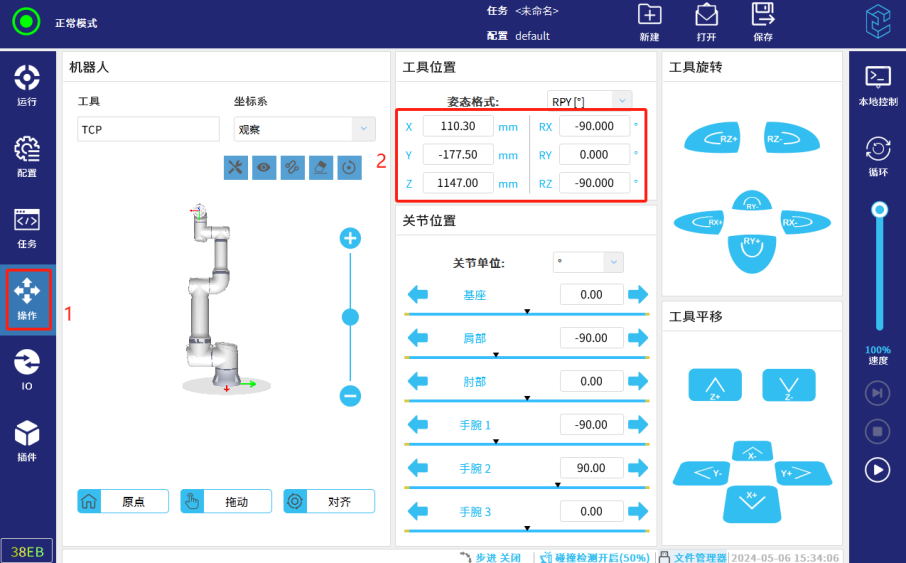

進入下圖頁面，在右側修改對應型號六軸姿態角度（具體查看本文檔新/舊各機型打包姿態角度），點擊“確定”，確?？臻g足夠后按住“自動移動”

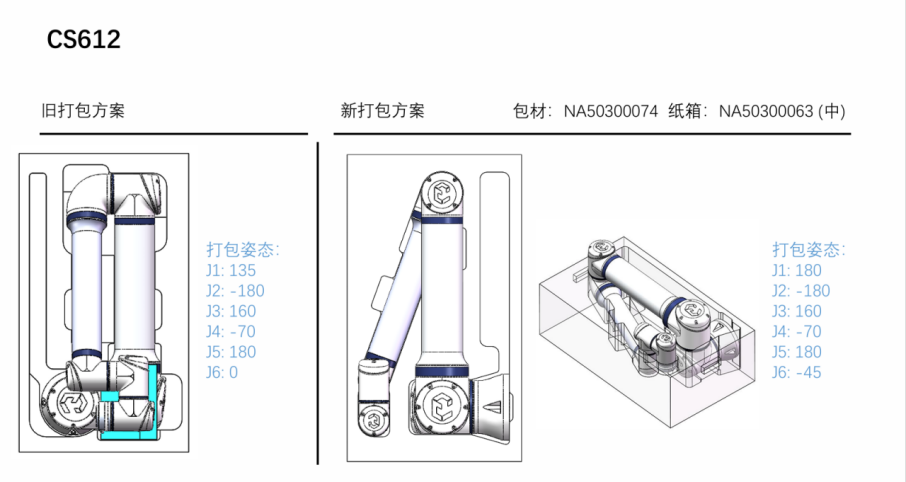

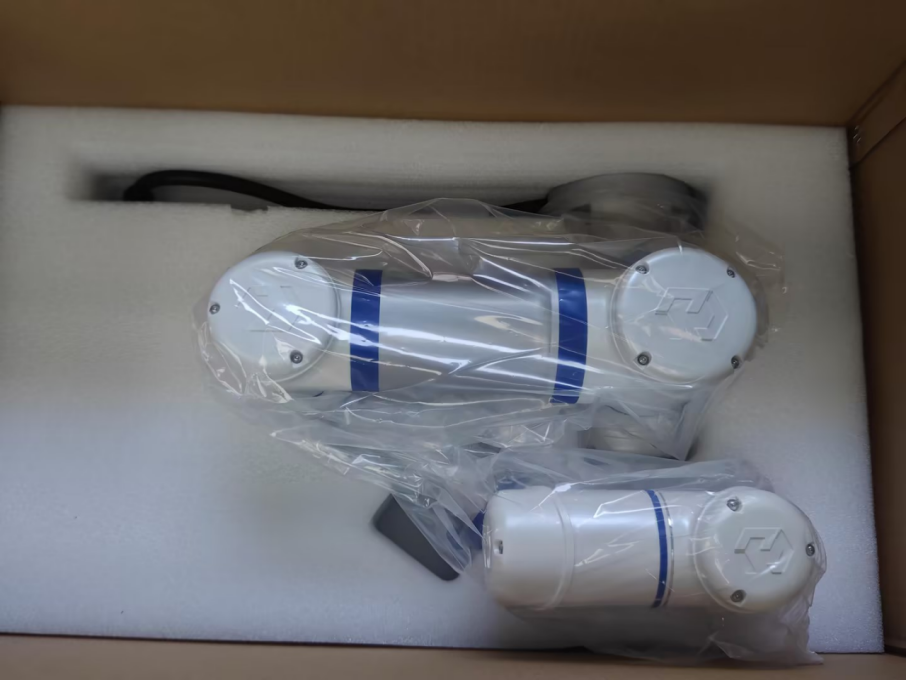

打包過程如下圖所示（以 CS612 為例）：使用機器人 打包程序設定調整好打包姿態時，（舊款紙箱將本體墊塊墊在肩部關節與手腕關節之間，確認起到充足的支撐作用后），將本體放入下包材中，確認整個大臂和肘部關節被有 效支撐后，蓋上上包材，最后封好紙箱。

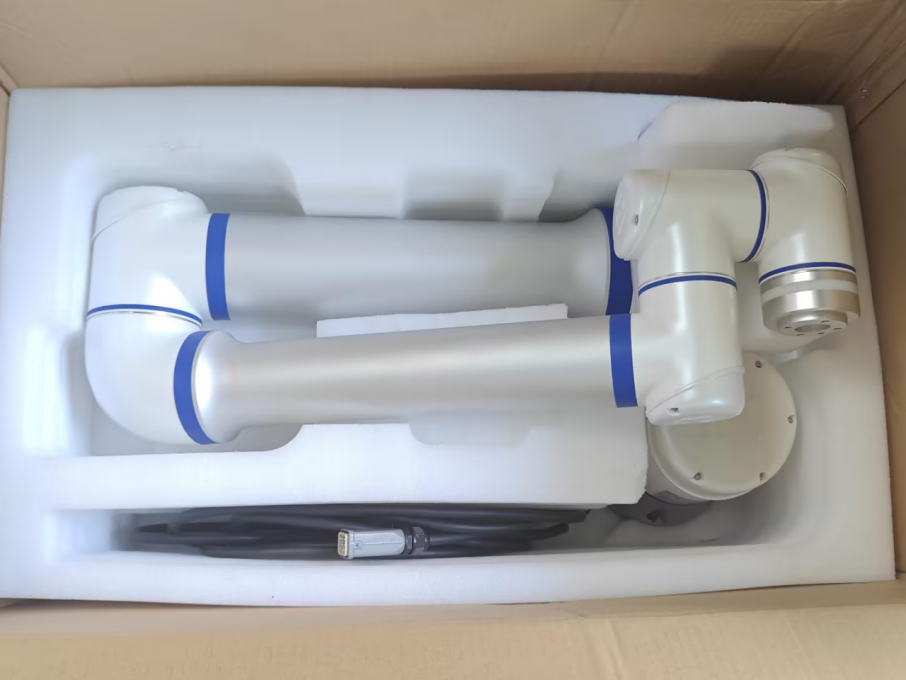

舊打包姿態紙箱內部結構(下圖是CS612為例）
舊各機型打包姿態角度為：
CS63：（A1:135°、A2: -180°、A3: 150°、A4: -60°、A5: 180°、A6: 0°）；
CS66：（A1:135°、A2: -180°、A3: 155°、A4: -65°、A5: 180°、A6: 0°）；
CS68：（A1:135°、A2: -180°、A3: 150°、A4: -60°、A5: 180°、A6: 0°）；
CS612：（A1:135°、A2: -180°、A3: 160°、A4: -70°、A5: 180°、A6: 0°）；
CS616：（A1:135°、A2: -180°、A3: 153°、A4: -63°、A5: 180°、A6: 0°）；
CS616-9：（A1:135°、A2: -180°、A3: 151.4°、A4: -62.8°、A5: 180°、A6: 0°）；
CS620：（A1:135°、A2: -180°、A3: 160°、A4: 110°、A5: 0°、A6: 0°）；
CS625：（A1:135°、A2: -180°、A3: 160°、A4: 110°、A5: 0°、A6: 0°）；
新打包姿態紙箱內部結構(下圖是CS66為例）
新各機型打包姿態角度為：
CS63：（A1:180°、A2: -180°、A3: 145°、A4: -55°、A5: 180°、A6:-45°）；
CS66：（A1:180°、A2: -180°、A3: 160°、A4: -70°、A5: 180°、A6:-45°）；
CS68：（A1:180°、A2: -75°、A3: 155°、A4: -80°、A5: 180°、A6:-45°）；
CS612：（A1:180°、A2: -180°、A3: 160°、A4: -70°、A5: 180°、A6: -45°）；
CS616：（A1:180°、A2: -177.6°、A3: 157.6°、A4: -82.3°、A5: 180°、A6: -45°）；
CS616-9：（A1:180°、A2: -180°、A3: 150°、A4: -60°、A5: 180°、A6: -45°）；
CS620：（A1:180°、A2: -180°、A3: 160°、A4: -70°、A5: 180°、A6: -45°）；
CS625：（A1:180°、A2: -175.7°、A3: 155.8°、A4: -70°、A5: 180°、A6: -45°）；
3.2. 查看機器手型號

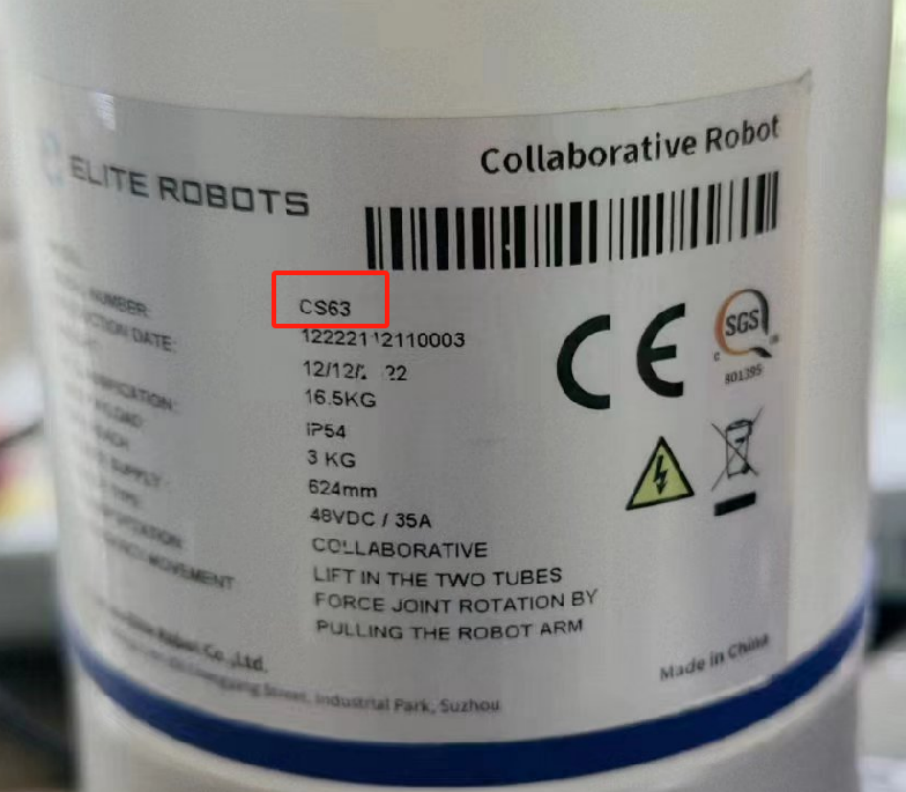

機器手本體底座標簽

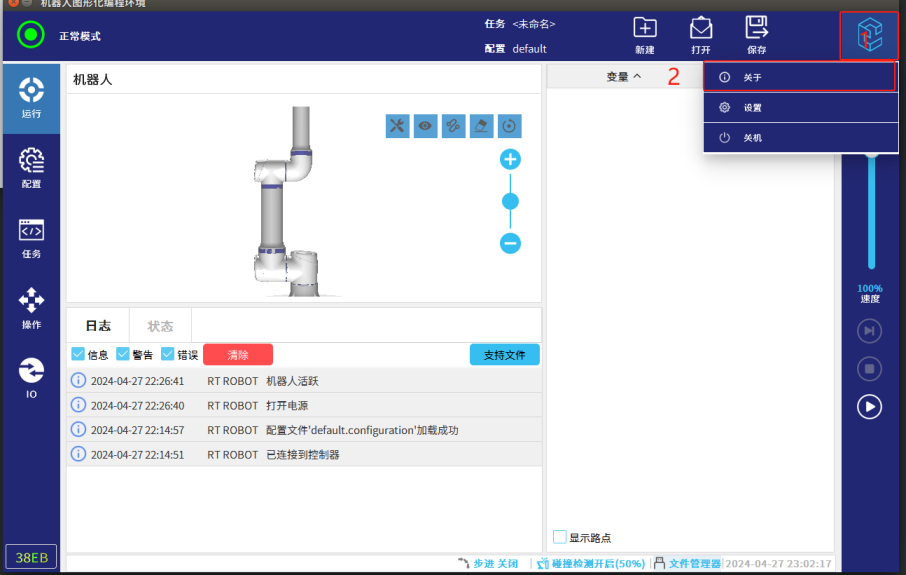

示教器在主界面點擊進入關于查看機器人型號
